일체형 데크
TG DECK
-
TG-DECK 용접점 비노출형

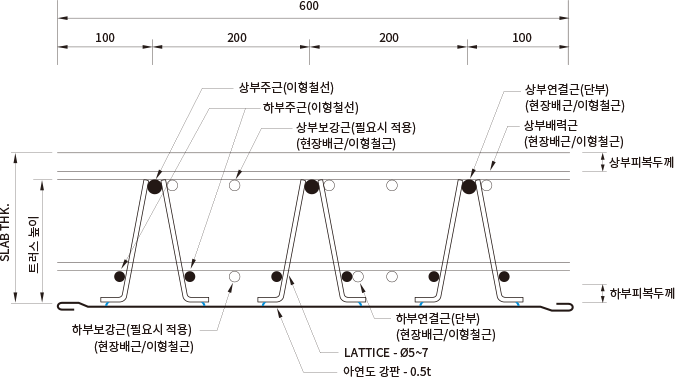

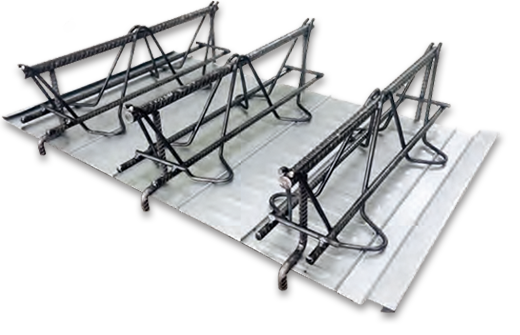

강판의 RIB를 형성하여 트러스와 강판을 직접적인 용접을 통해 완벽하게 일체화 시킴.
기존의 일체형데크가 가졌던 하부 용접점노출이 비노출됨으로 강판부식을 방지하며, 마감이 미려합니다. 생산라인의 PITCH 자동화로 조절이 용이하여 안정성에서 우수한 제품입니다.구성재료
LATTICE : Ø5~Ø7 DECK PLATE : 0.5T 아연도 강판 (KS-SGC 400) TG TYPE SIZE : 600mm×1,200~5,500mm (W×L) 적용 슬래브 THK : 120mm~300mm PITCH : 200mm
부재 / TYPE 상부철선 하부철선 TG15 D10-1 D8-2 TG25 D10-1 D10-2 TG35 D13-1 D8-2 TG45 D13-1 D10-2 TG55 D13-1 D13-2 TG65 D10-1 D7-2 TG75 D12-1 D7-2 TG85 D12-1 D8-2 TG95 D12-1 D10-2 TG105 D14-1 D10-2 TG115 D13-1 D7-2 TG125 D14-1 D12-2 TG135 D13-1 D12-2 비고 Ø5 LATTICE 부재 / TYPE 상부철선 하부철선 TG16 D10-1 D8-2 TG26 D10-1 D10-2 TG36 D13-1 D8-2 TG46 D13-1 D10-2 TG56 D13-1 D13-2 TG66 D10-1 D7-2 TG76 D12-1 D7-2 TG86 D12-1 D8-2 TG96 D12-1 D10-2 TG106 D14-1 D10-2 TG116 D13-1 D7-2 TG126 D14-1 D12-2 TG136 D13-1 12-2 비고 Ø6 LATTICE -
탈형 데크
GREEN DECK
-
강판 분리 전
강판 분리 후

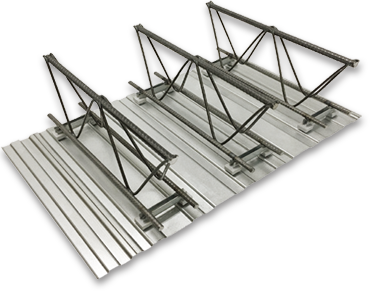

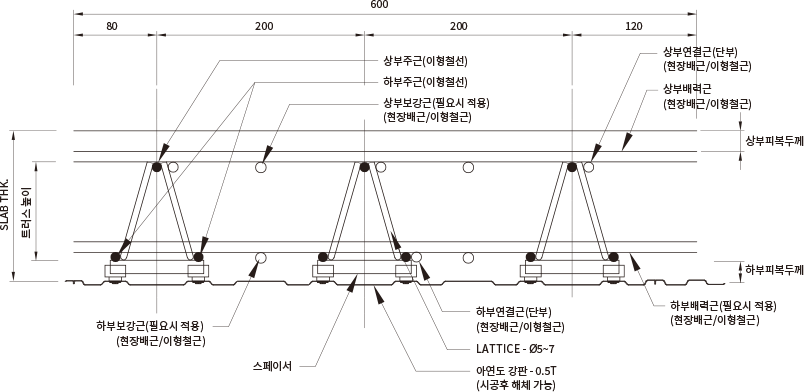

삼각트러스와 아연도 강판의 볼팅 접합으로 시공 후 강판탈형 가능 방식
콘크리트 양생 후 하부강판을 분리·탈형하여 재활용 및 크랙과 누수에 즉각 대처할 수 있는 획기적인 친환경 제품
트러스거더와 아연도강판을 볼팅접합으로 일체화 콘크리트 양생 후 크랙 및 누수 발생에 대해 즉각 대응으로 피해 최소화 탈형된 강판은 재사용이 가능하므로 친환경적 제품구성재료
LATTICE : Ø5~Ø7 DECK PLATE : 0.5T 아연도 강판 (KS-SGC 570) TG TYPE SIZE : 600mm×1,200~5,500mm (W×L) 적용 슬래브 THK : 120mm~300mm SPACER PITCH : 400mm
부재 / TYPE 상부철선 하부철선 G15 D10-1 D8-2 G25 D10-1 D10-2 G35 D13-1 D8-2 G45 D13-1 D10-2 G55 D13-1 D13-2 G65 D10-1 D7-2 G75 D12-1 D7-2 G85 D12-1 D8-2 G95 D12-1 D10-2 G105 D14-1 D10-2 G115 D13-1 D7-2 G125 D14-1 D12-2 G135 D13-1 D12-2 비고 Ø5 LATTICE 부재 / TYPE 상부철선 하부철선 G16 D10-1 D8-2 G26 D10-1 D10-2 G36 D13-1 D8-2 G46 D13-1 D10-2 G56 D13-1 D13-2 G66 D10-1 D7-2 G76 D12-1 D7-2 G86 D12-1 D8-2 G96 D12-1 D10-2 G106 D14-1 D10-2 G116 D13-1 D7-2 G126 D14-1 D12-2 G136 D13-1 D12-2 비고 Ø6 LATTICE -
단열재 일체형 데크

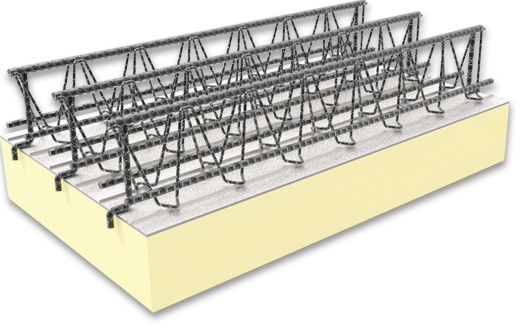

HEAT DECT
-
시장 변화에 따른 혁신적 공법
HEAT DECK는 데크플레이트를 먼저 시공하고 추후 데크플레이트 하부에 단열재를 추가 시공하는 기존 공법에서 한층 진일보하여 데크플레이트 하부에 단열성이 우수한 우레탄 단열재를 부착하여 생산되는 신제품으로 시공이 더욱 간편해지고 공사기간이 단축되며 틈새가 없어 단열 성능이 더욱 배가 됩니다.
단열 공정의 생략으로 공기단축·틈새없는 시공으로 단열성능이 우수(에너지 절감 효과) 단열 후 시공 대비 공사비 절감구성재료
LATTICE : Ø5~Ø7 DECK PLATE : 0.5T 아연도 강판 (KS-SGC 400) TG TYPE SIZE : 600mm×1,200~5,500mm (W×L)사용 용도
철근콘크리트조(RC조) 철골조(S조) 철골철근콘크리트조(SRC조)생산가능 두께(데크 기준)
적용 슬래브 THK : 120mm~300mm 단열재 THK : 50mm ~ 200mm

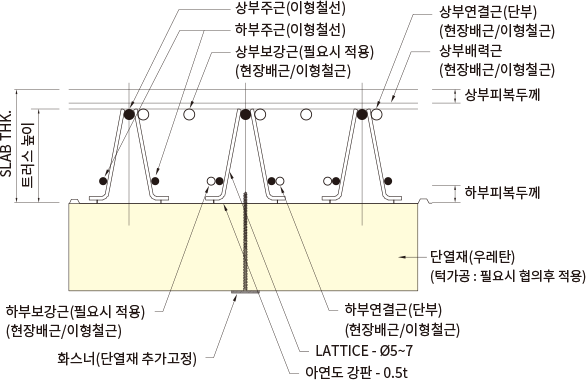

부재 / TYPE 상부철선 하부철선 H15 D10-1 D8-2 H25 D10-1 D10-2 H35 D13-1 D8-2 H45 D13-1 D10-2 H55 D13-1 D13-2 H65 D10-1 D7-2 H75 D12-1 D7-2 H85 D12-1 D8-2 H95 D12-1 D10-2 H105 D14-1 D10-2 H115 D13-1 D7-2 H125 D14-1 D12-2 H135 D13-1 D12-2 비고 Ø5 LATTICE 부재 / TYPE 상부철선 하부철선 H16 D10-1 D8-2 H26 D10-1 D10-2 H36 D13-1 D8-2 H46 D13-1 D10-2 H56 D13-1 D13-2 H66 D10-1 D7-2 H76 D12-1 D7-2 H86 D12-1 D8-2 H96 D12-1 D10-2 H106 D14-1 D10-2 H116 D13-1 D7-2 H126 D14-1 D12-2 H136 D13-1 D12-2 비고 Ø6 LATTICE
-
철골조 시공 순서(S조)
CONSTRUCTION ORDER(S)
-
모든 공정의 전자동화로 규격화된 TG DECK 제품은 주철근의 간격 및 피복 두께를 정확히 유지시키고 용접점 비노출로 인한 부식, 페이스트 누출을 보완하여 공사 품질 향상에 기여하는 새로운 공법으로 TG DECK 설치 시 슬라브 거푸집 및 동바리가 필요없어 공기 단축 및 공사비 절감 공사 환경 개선을 극대화 합니다.

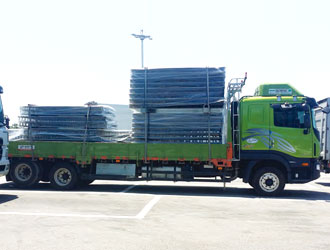

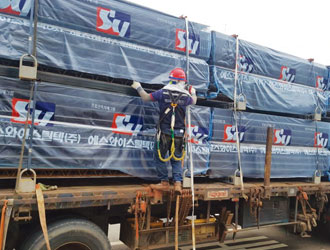

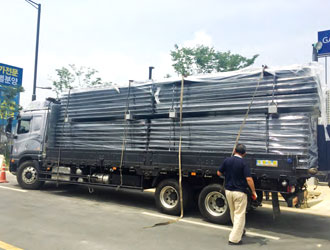

01현장입고

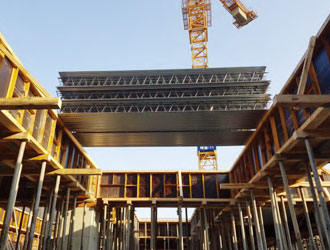

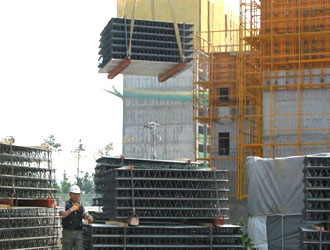

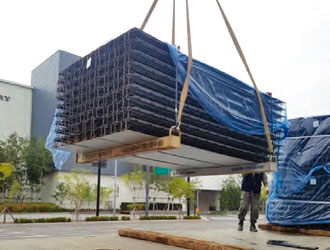

02양중

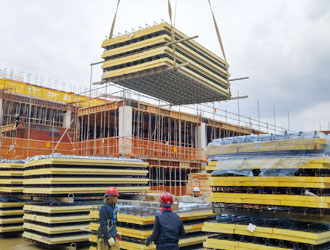

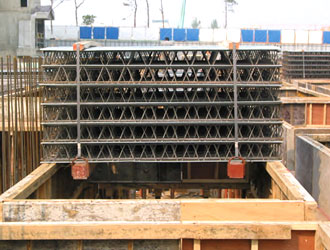

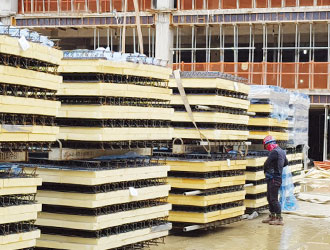

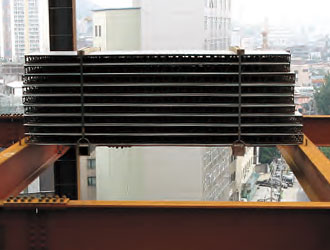

03적치

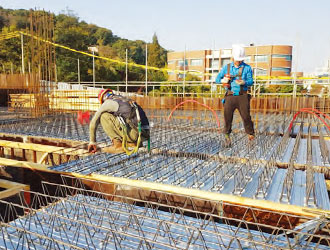

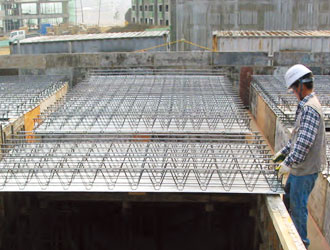

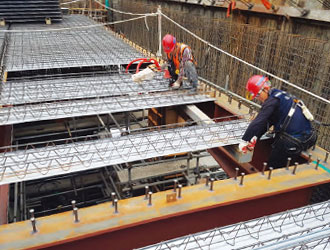

04판개

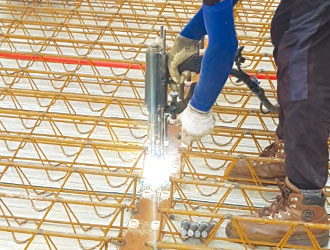

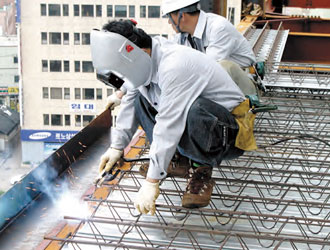

05Stud Bolt 용접

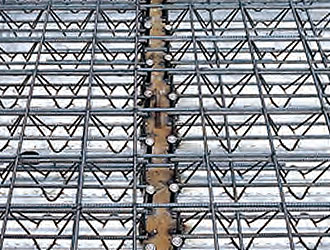

06Stopper 작업

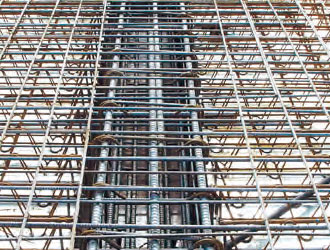

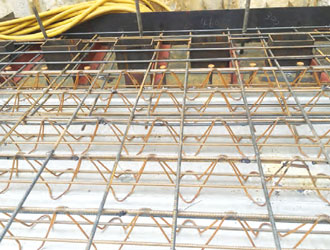

07철근배근

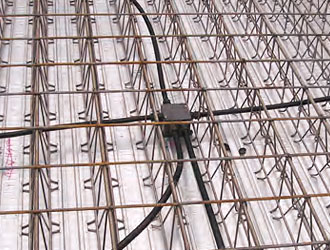

08전기설비

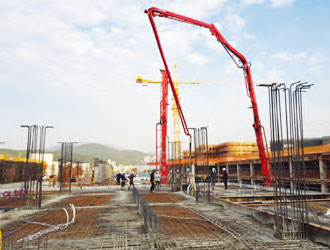

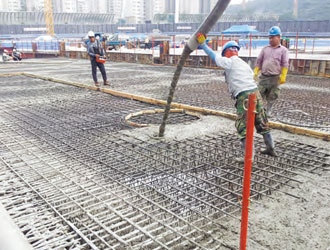

09콘크리트 타설 -
철골콘크리트조 시공 순서(RC조)
CONSTRUCTION ORDER(RC)
-
모든 공정의 전자동화로 규격화된 TG DECK 제품은 주철근의 간격 및 피복 두께를 정확히 유지시키고 용접점 비노출로 인한 부식, 페이스트 누출을 보완하여 공사 품질 향상에 기여하는 새로운 공법으로 TG DECK 설치 시 슬라브 거푸집 및 동바리가 필요없어 공기 단축 및 공사비 절감 공사 환경 개선을 극대화 합니다. 특히 철근 콘크리트조 공사 시 슬라브 동바리가 불필요함에 따라 하부 원활한 작업 공간 확보가 용이합니다.
01현장입고
02양중
03적치

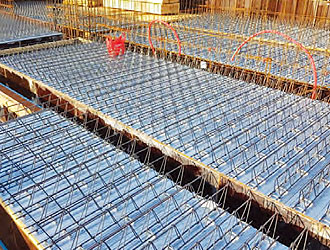

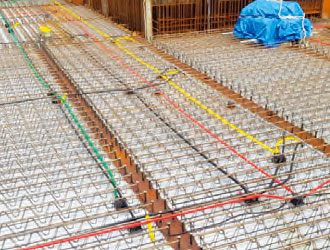

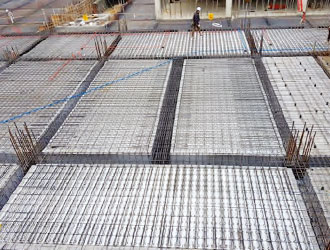

04판개

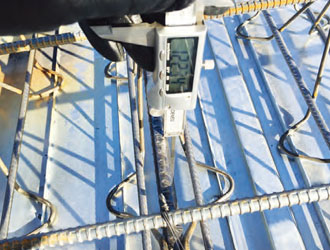

05설치 점검 및 치수 검측

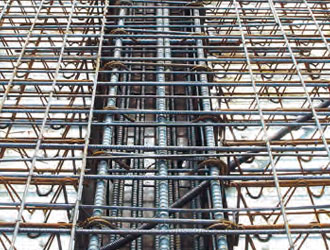

06정착근
07연결근, 배력근
08전기설비

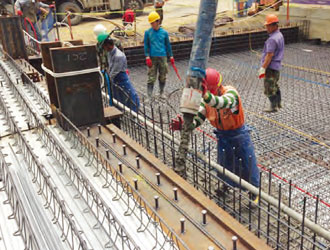

09콘크리트 타설 -
탈형 시공 순서(S, RC조)
CONSTRUCTION ORDER(S, RC)
-
GREEN DECK(탈형데크)는 트러스거더와 하부강판을 스페이서에 볼팅 체결하여 콘크리트 양생 후 볼트를 제거하고 강판을 탈형하는 공법으로 콘크리트면이 노출되어 크랙 및 누수 발생시 유지관리에 매우 효과적인 공법입니다.
01현장입고
02양중
03적치
04판개작업
05판개완료
06철근배근
07타설
08탈형작업
09탈형완료 -
단열 시공 순서(S, RC조)
CONSTRUCTION ORDER(S, RC)
-
HEAT DECK(단열데크)는 데크 플레이트 하부에 단열성이 우수한 우레탄 단열재를 부착하여 생산되는 일체식 바닥재로 공정의 간소화로 공기단축과 함께 공사비가 절감되며 후속공정 단순화가 실현가능한 공법입니다. 단열재 접착방식으로 부착강도가 우수하며 공장 자동화로 대량생산이 가능합니다.
01현장입고
02양중
03적치

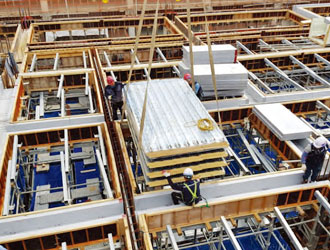

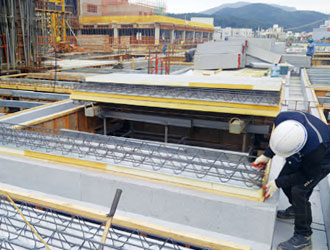

04판개

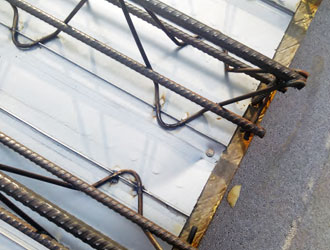

05단부고정
06판개완료

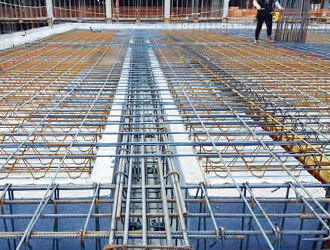

07철근배근
08타설

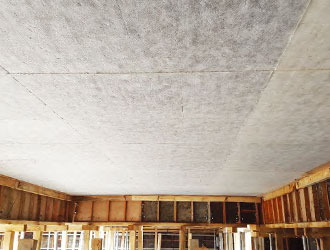

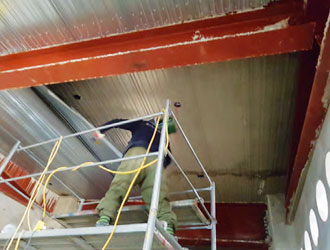

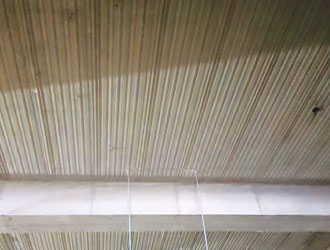

09설치완료(하부)
